SZ新型混合制浆系统设计方案

时间:2020-05-07 10:11来源:www.tjsaizhi.com.cn 作者:天津赛智 点击:


SZ新型混合制浆系统设计是提供一种提高制浆效率,浆液质量优良,浆液种类繁多,节省人力物力的新型混合制浆系统。

SZ新型混合制浆系统


SZ新型混合制浆系统设计方案:

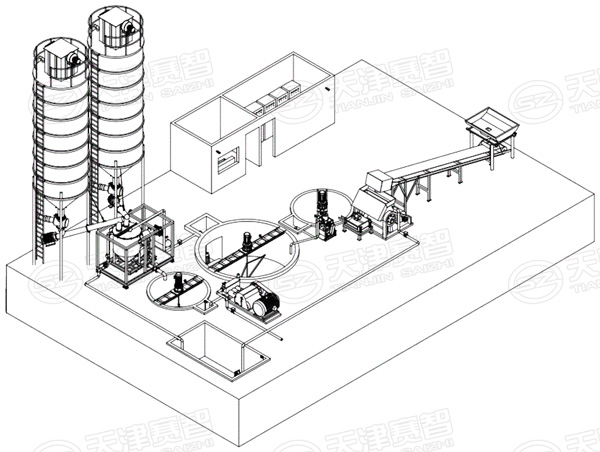

新型混合制浆系统,包括高速涡流制浆系统、联合制浆系统和控制室。

所述的高速涡流制浆系统包括储料仓,所述的储料仓顶部设置有除尘器和雷达物位计,储料仓底部设置有破拱装置,储料仓底端固定连接有气动卸灰阀,所述的气动卸灰阀底面固定连接有变频卸料机,所述的变频卸料机底面固定连接有螺旋输送机,所述的螺旋输送机末端固定连接于高速涡流制浆机上,所述的高速涡流制浆机上设置有称重传感器和气动蝶阀,高速涡流制浆机上固定连接有第一供水管路和第一出浆管路,所述的第一供水管路放置于蓄水池中,第一供水管路上设置有水流量计和供水泵,所述的第一出浆管路放置于储浆池内,所述的储浆池上设置有储浆池搅拌机,储浆池内放置有第一进浆管路,所述的第一进浆管路固定连接于高压注浆泵上,所述的高压注浆泵上设置有注浆压力传感器,高压注浆泵上还固定连接有注浆管路,所述的注浆管路上设置有注浆泵流量计。

所述的联合制浆系统包括定量给料机,所述的定量给料机下方设置有皮带输送机,所述的皮带输送机倾斜放置,皮带输送机下方设置有联合制浆机,所述的联合制浆机上固定连接有第二供水管路,所述的第二供水管路放置于所述的蓄水池中,第二供水管路上设置有所述的供水泵,所述的联合制浆机下方设置有震动除砂机,所述的震动除砂机下方设置有粗浆池,所述的粗浆池中设置有粗浆池搅拌机,粗浆池中设置有第二进浆管路,所述的第二进浆管路上设置有潜污泵,第二进浆管路固定连接于泥浆净化机,所述的泥浆净化机的出口上设置有音叉密度计,泥浆净化机上固定连接有第二出浆管路,所述的第二出浆管路放置于精浆池,所述的精浆池中设置有精浆池搅拌机,精浆池中放置有第三进浆管路,所述的第三进浆管路上设置有潜污泵,第三进浆管路与所述的高速涡流制浆机固定连接。

所述的控制室内设置有配电柜和操作台,所述的配电柜和所述的操作台电性连接,控制室外设置有监控系统,所述的监控系统与配电柜电性连接,监控系统与操作台通过数据线固定连接。

进一步地,所述的高速涡流制浆系统还包括空压机,所述的空压机上设置有空压机压力传感器,空压机与所述的气动卸灰阀、所述的破拱装置和所述的气动蝶阀通过气管固定连接,所述的空压机与所述的操作台电信号连接。

进一步地,所述的储料仓与所述的螺旋输送机之间固定连接有拉力传感器,所述的拉力传感器将测量的数据反馈到所述的操作台。

进一步地,所述的蓄水池中设置有水池液位计,所述的水池液位计将测量的数据反馈到所述的操作台。

进一步地,所述的储浆池搅拌机上设置有储浆池液位计,所述的储浆池中设置有储浆池密度计,所述的储浆池液位计和所述的储浆池密度计将测量的数据反馈到所述的操作台。

进一步地,所述的粗浆池中设置有粗浆池液位计,所述的精浆池中设置有精浆池液位计,所述的粗浆池液位计和所述的精浆池液位计将测量的数据反馈到所述的操作台。

高速涡流制浆系统和联合制浆系统也可以单独使用,这样本系统制造出的浆液高速涡流制浆系统制造出的浆液,或联合制浆系统制造出的浆液,而不是混合后的浆液。


SZ新型混合制浆系统优点:

由于采用上述技术方案,本产品设计合理,使用方便;具有提高制浆效率,浆液质量优良,浆液种类繁多,节省人力物力等优点。


SZ新型混合制浆系统工作过程:

储料仓和定量给料机分别给各自的制浆系统提供物料,两个制浆系统使用同一个蓄水池,第一供水管路和第二供水管路上都设置有供水泵,储料仓上的除尘器将物料下料时扬起灰尘除去,雷达物位计用于测量储料仓中物料的高度,储料仓中的物料经过储料仓底部的破拱装置打散后进过变频卸料机和螺旋输送机后,进入高速涡流制浆机,供水泵将蓄水池中的水通过第一供水管路泵入高速涡流制浆机,水流量计用于测量流入高速涡流制浆机内的实时水流量,高速涡流制浆机制好的浆液流入储浆池,定量给料机使物料掉落到皮带输送机上,皮带输送机将物料运送到联合制浆机中,供水泵将蓄水池中的水通过第二供水管路泵入联合制浆机,联合制浆机制好的浆液流入震动除砂机中,震动除砂机对浆液进行清除砂石的工作,然后浆液流入粗浆池,粗浆池搅拌机搅拌粗浆池中的浆液,避免浆液出现沉淀物,潜污泵将粗浆池中的浆液泵入泥浆净化机,泥浆净化机对浆液进行过滤,然后浆液流入精浆池,精浆池搅拌机搅拌精浆池中的浆液,同样的是避免浆液出现沉淀物,然后潜污泵将精浆池中浆液泵入高速涡流制浆机中,流入储浆池,储浆池搅拌机搅拌储浆池中的两种浆液,既避免浆液出现沉淀物,同时可以将两个制浆系统制好的浆液进行混合,高压注浆泵将储浆池中的浆液泵到注浆点。
