矿用地面注浆站主要设备选型有哪几种?

时间:2019-09-23 16:01来源:www.tjsaizhi.com.cn 作者:天津赛智 点击:

  地面注浆站主要设备选型

  (1)注浆泵的选型

  由于浆液本身有自重,浆液在井下输浆管路中的压力损失考虑由输浆管中浆液自重产生的压力来抵消,因此注浆泵的压力参照注浆终压选定,根据肥城的经验,注浆终压约为静水压力的2.5倍。故设计选用YZB-300/200型注浆泵2台,其中一台工作,一台备用,其流量Q=300L/min,压力P=20MPa。

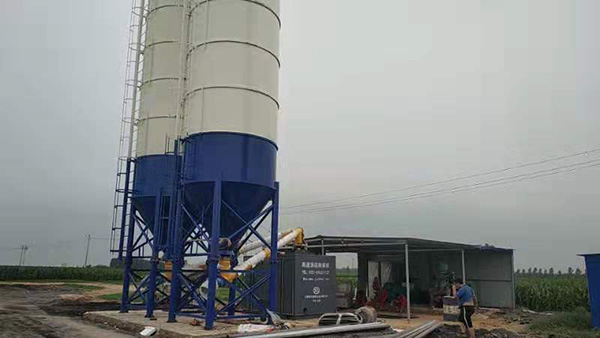

地面注浆站

  (2)输浆管路

  根据浆液的压力要求,东风井井筒内与-680m水平轨道运输石门、轨道运输大巷内输浆管选用φ89×7mm无缝钢管,北2-2采区回风上山内选用φ73×7mm无缝钢管,次一级输浆管路(顺槽)选用φ60×6mm无缝钢管,各段输浆管间采用相应规格的快速接头和三通联接。经计算约需φ89mm无缝钢管1920m,φ73mm无缝钢管500m,φ60mm无缝钢管1800m,φ60~φ89mm快速接头250个,φ60~φ73mm三通50个。

  (3)注浆孔口设备

  井下各注浆孔口均设有密封装置一套,共计130套。输浆管路在各个钻窝处分别设有P=20MPa的三通阀一个。对钻孔注浆时,通过φ60mm,P=20MPa的高压软管与孔口密封装置上的闸阀相接,同时在三通阀和高压软管间增设一块Y-1型高压表。

  以上就是地面注浆站设备选型的介绍了,想要了解更多关于地面注浆站的知识,请关注天津赛智。天津赛智灌浆设备有限公司以“高新技术改造传统产业”为使命,不断研究、探索和优化自动化制浆产品与系统,力图以科技创新提升产业效率,推动传统注浆产业革新和发展。赛智的自动化制浆系统采用模块化设计、精确控制上料比例、注浆流量、注浆压力、注浆密度;实现上料、搅拌、灌注等工作完全自动化,并通过控制系统可全程监控注浆过程,适时预览及查阅打印各种注浆数据报表,提高注浆效果,大大节省人力,节约资源。
