一体化移动高速涡流制浆系统

时间:2020-04-23 16:28来源:www.tjsaizhi.com.cn 作者:天津赛智 点击:


为适应工程项目要求,我公司精心设计了一体化移动高速涡流制浆系统,该控制系统具备方便转运,安装快捷、减少土建成本、可重复利用等优点。


主要由四大部分组成:

1. 一体化可移动控制室

2. 一体化高速涡流制浆机

3. 可移动式卧式储料仓

4. 便携式二***搅拌桶及注浆泵平台

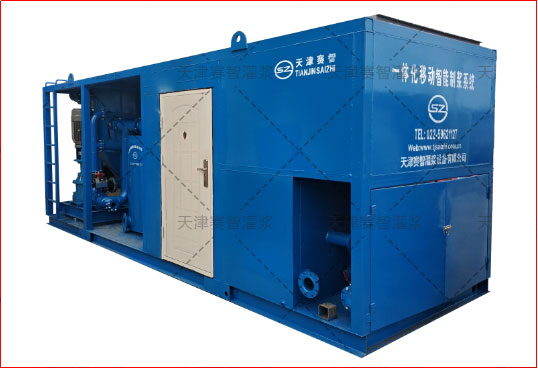

新型一体化可移动制浆系统

新型一体化可移动制浆系统


硬件部分

产品介绍

一体化移动高速涡流制浆系统集高速制浆主体、低速储浆装置、气路系统、供水系统及综合控制单元于一体。广泛应用于煤矿防治水注浆、煤矿混合浆液注浆、采空区充填注浆、水利水电及隧道注浆等施工。

采用一体式吊装设计,运输、安装、调试方便快捷,自动化程度高,系统制浆能力大,制浆量可达到80120m3/h,使用寿命长。

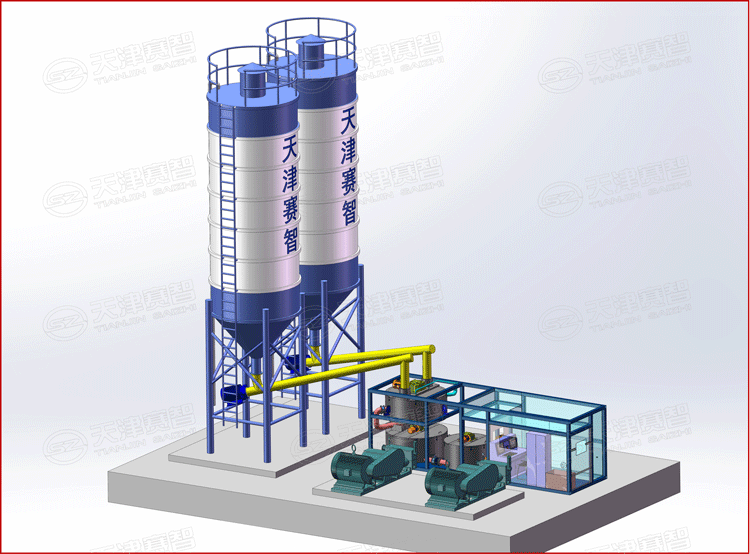

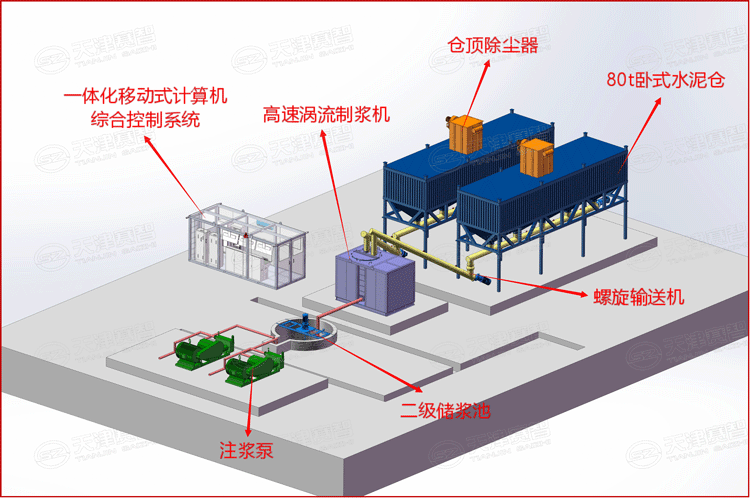

产品示意图

一体化移动高速涡流制浆系统产品示意图


技术参数

型       号SZ-YT2000
SZ-YT3000
制浆能力
80-120m3/h100-150m3/h
制浆密度
1.0-1.8g/cm3
1.0-1.8g/cm3
功       率
41kW
65kW
重       量
6500kg
8000kg
外形尺寸
6500×2200×2400mm
8500×2200×2400mm


主要功能

1.一***高速涡流搅拌:粉料与水配比搅拌;

2.二***储浆搅拌:合格浆液倒入缓存储浆桶中,搅拌机持续搅拌防止浆液沉淀;

3.供水系统:连体式框架水箱,外接水源后可保证持续供水;

4.电控系统:采用GGD标准电器控制柜,含空气开关,接触器,漏电断路器,热继电保护器,变频器等;

5.气路系统:微型往复活塞空气压缩机,气动执行机构的气源;

6.监测系统:实时监测各配料、制浆、注浆数据,反馈精度高,误差小。

优势特点

1、一体化移动高速涡流制浆系统包含多种制浆模式,此系统空间布局配置集成化高,结构紧凑而高***,占地空间小,方便吊装,适合任何陆路公路运输。

2、该系统制浆***果好,操作简洁灵活,自动化集成度高,有***的降低了工耗劳作成本,并大大提高了制浆生产***率。

3、一体化移动高速涡流制浆系统灵活性高,可与原有注浆站系统配合使用,用于注浆站的升***改造,无需复杂的土建基础,到场即可投入使用,快速高***,方便临时注浆站进行注浆工程。


软件部分

软件部分

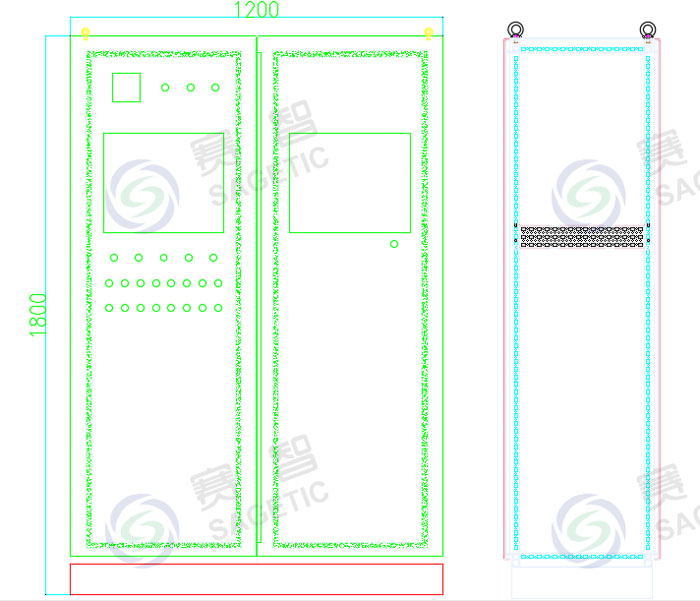

控制台为一个***立的腔体,主腔门盖是螺钉固定结构,内有安装板,安装空气开关、漏电断路器、交流接触器、热继电器、变频器等。箱体防护等***达到
IP54要求。操作台面板安装电源指示灯、运行指示灯、手动开关、急停开关等,17寸工业显示器及高端工控计算机一台。控制台是背开门结构,内有控制端子、控制集成电路板、电源及继电器等。电源由机柜中的本安电源提供。


系统操作界面区域简介

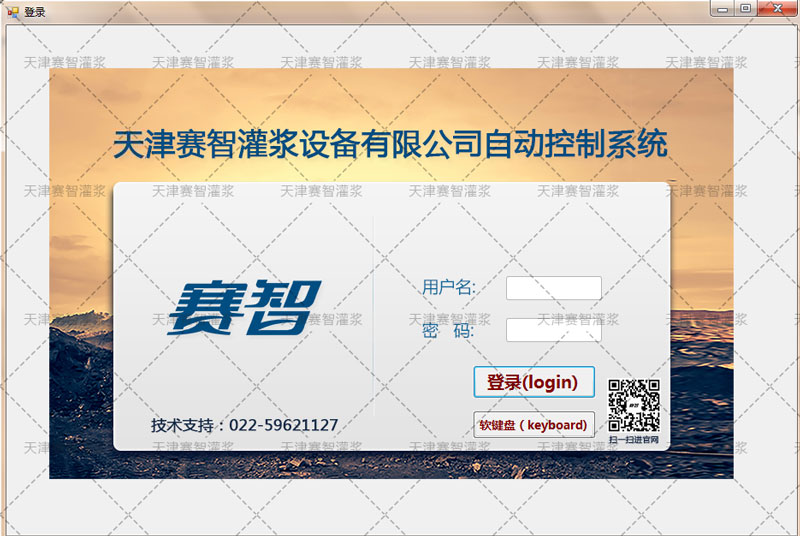

1、系统登录

系统登录

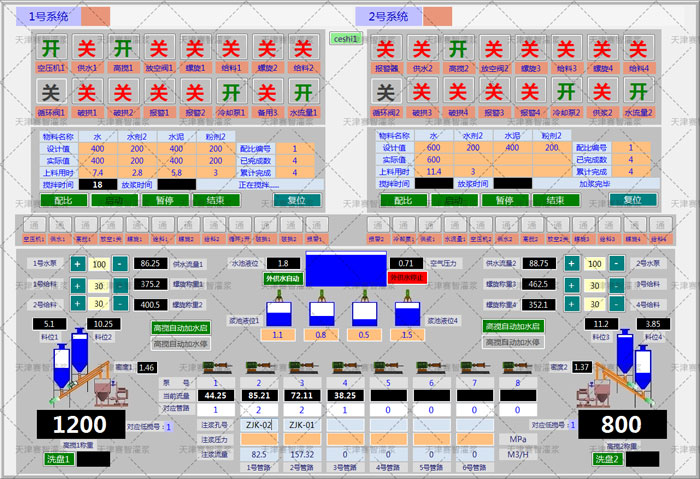

2、操作界面

操作界面
注:该程序可同时控制两套制浆系统,互不干扰。

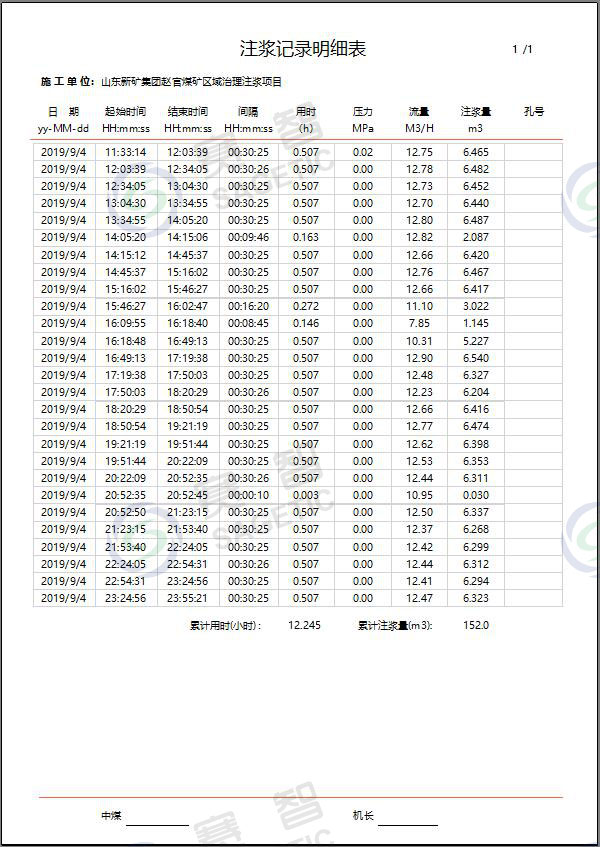

3、记录数据查询

记录数据查询
记录数据查询


4、制浆记录汇总表

制浆记录汇总表
制浆记录汇总表
